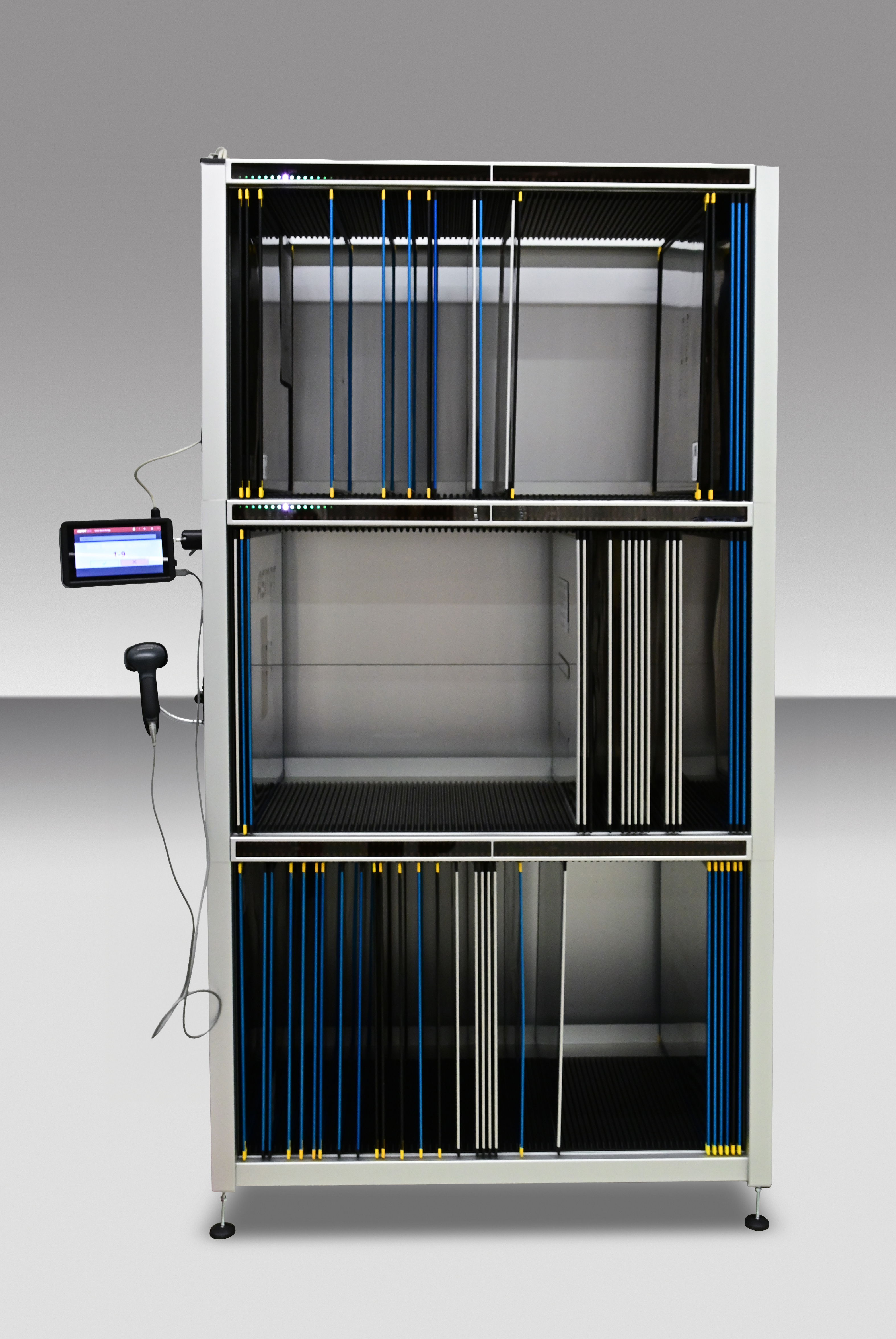

Active Stencil Storage von ASMPT

„Herkömmliche Lagersysteme für Druckschablonen haben oft zu wenig Kapazität und sind umständlich in der Handhabung´“, erklärt Rick Goldsmith, Director of Product Management bei ASMPT. „Das Auffinden der richtigen Schablone ist zeitraubend und fehleranfällig. All diese Probleme konnten wir mit dem Active Stencil Storage lösen. Das hocheffiziente Lagersystem gibt Elektronikfertigern die Flexibilität, die sie heute brauchen.“

Platzsparend, ergonomisch, intuitiv

Mit einem kompakten Footprint von nur 110,5 × 69,5 cm nutzt der Active Stencil Storage den begrenzten Platz direkt an der Linie optimal aus. Die eindeutige Identifikation jeder Schablone erfolgt über einen integrierten Barcode-Scanner. Ein intuitiver Touchscreen führt das Bedienpersonal ohne lange Einarbeitungszeit durch alle Arbeitsschritte. Ein LED-Leitsystem an jedem Lagerplatz zeigt klar an, wo Schablonen einzulagern oder zur Nutzung zu entnehmen sind.

Die Slots sind frei konfigurierbar und erlauben eine schnelle Umsetzung von Produktneueinführungen (NPI) – ohne das Risiko falscher Aufrüstungen. Die Open-Source-Software lässt sich flexibel an bestehende IT-Infrastrukturen, Netzwerke und Automatisierungssysteme anpassen.

Entwickelt für DEK VectorGuard™ – kompatibel und effizient

Der Active Stencil Storage ist speziell für die hochflexiblen DEK VectorGuard™-Spannrahmen von ASMPT (584 × 584 mm) ausgelegt. Diese Rahmen sind mit allen gängigen Schablonen- und Druckertypen kompatibel und ermöglichen eine um 45 bis 65 Prozent höhere Spannung als herkömmliche Netzrahmen. Gleichzeitig reduziert das funktionale Design den Platzbedarf im Schablonenlager um bis zu 75 Prozent.

Ein- und Auslagerung: Zehn Sekunden statt fünf Minuten

Im laufenden Produktionsbetrieb bringt der Active Stencil Storage signifikante Effizienzgewinne: Dank Handscanner und LED-Leitsystem ist die benötigte Schablone in der Regel binnen zehn Sekunden ein- oder ausgelagert – herkömmliche Prozesse benötigen dafür bis zu fünf Minuten. Auch die Vermeidung von Fehlaufrüstungen und den damit verbundenen Zusatzkosten trägt zur schnellen Amortisation der Investition bei.
